Thiết bị DC sản xuất dầm H

Thương hiệu : | Thiết bị hàn dầm H
Mô tả :

Dây chuyền thiết bị sản xuất dầm của hãng Hualien

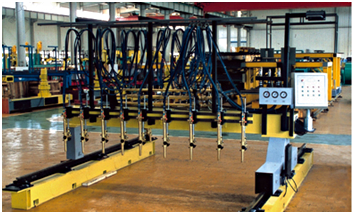

Máy cắt pha bằng GZ

Đây là dòng máy cắt hiệu suất cao sử dụng oxy và acetylene (hoặc LPG). Máy trang bị nhiều mỏ để cắt thẳng dọc theo tấm cùng một lúc và một mỏ chuyên cắt ngang tấm. Máy cắt sử dụng động cơ servo, có thể cắt với nhiều tốc độ khác nhau với tính ổn định và mức độ tin cậy cao.















































Thông số kỹ thuật



Model
Khoảng cách ray
(mm)
Chiều rộng cắt hữu ích
(mm)
Truyền động
GZ I-2500
2500
80 – 1800
Motor đơn
GZ I-3000
3000
80 – 2300
Motor đơn
GZ I-3500
3500
80 – 2800
Motor đơn
GZ I-4000
4000
80 – 3300
Motor đơn
GZ I-4500
4500
80 – 3800
Motor đơn
GZ II-5000
5000
80 – 4300
Motor đôi
GZ II-6000
6000
80 – 5300
Motor đôi
GZ II-7000
7000
80 – 6300
Motor đôi
GZ II-8000
8000
80 – 7300
Motor đôi
GZ II-9000
9000
80 – 8300
Motor đôi
GZ II-10000
10000
80 – 9300
Motor đôi


Máy gá đính dầm

Máy được ứng dụng để gá và hàn đính điểm các loại dầm H. Máy sử dụng cần nối điều khiển bằng tay/điện một phía và phía còn lại được giữ chặt bằng thuỷ lực. Có thể điều chỉnh tốc độ hàn và tải ra với nhiều mức khác nhau tuỳ nhu cầu thực tế.


















Thông số kỹ thuật




Kích thước bụng dầm

Chiều cao

200-1500mm

Độ dày

6-32mm

Chiều dài

4000-15000mm






Kích thước cánh dầm

Chiều rộng

200-600mm

Độ dày

6-40mm

Chiều dài

4000-15000mm

Tốc độ hàn

500-1200 mm/phút

Công suất

8Kw

Tốc độ nắn thẳng

500-6000 mm/p

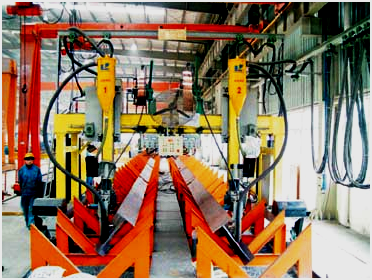

Máy hàn dầm MZG-2X 1000

Sử dụng cơ cấu hàn tự động dưới lớp thuốc dạng cổng. Khi hàn, kết cấu hàn được gá cố định, cổng hàn chuyển động. Cổng trang bị hai mỏ hàn tự động dưới lớp thuốc, sử dụng mô tơ điện để điều chỉnh lên xuống. Điều chỉnh mỏ theo chiều ngang bằng tay.































Thông số kỹ thuật

Chiều cao bụng dầm
200-1500 mm
Chiều rộng cánh dầm
200 -800 mm
dầmChiều dài
2000 - 15000 mm
Tốc độ hàn
250 – 1200 mm/phút
Tốc độ chạy không
4000 mm/phút
Khoảng cách ray
4000 mm

Đường kính dây hàn

3,2 – 5 mm

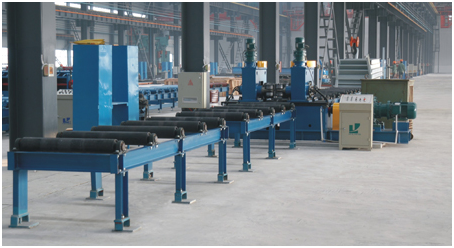

Máy nắn dầm JZH

Sau công đoạn hàn hoàn thiện dầm, do ảnh hưởng nhiệt, cánh dầm bị cong vênh. Máy nắn dầm bằng cơ khí JZH đáp ứng yêu cầu nắn thẳng cánh dầm có hiệu suất làm việc cao và dễ sử dụng.























Thông số kỹ thuật

Model

Chiều rộng cánh dầm

Độ dày cánh dầm

Chiều cao bụng dầm

Tốc độ nắn

Nguồn điện



JZ-30



140-160mm



5-30mm



≥180 mm



7800mm//phút



AC380V 50HZ



JZ-40A



200-800mm



6-40mm



≥200 mm



9000mm//phút



AC380V 50HZ
