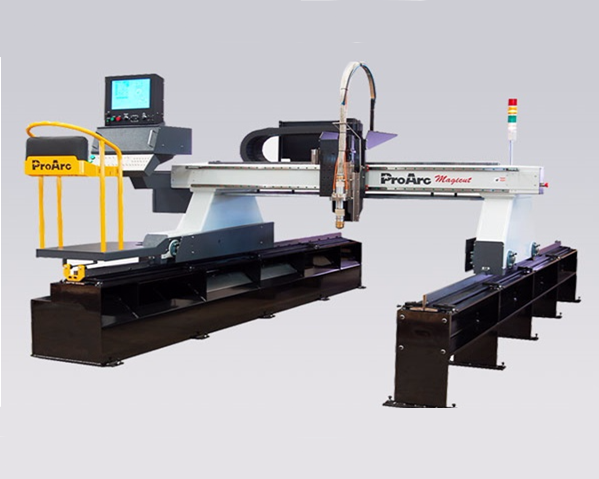

Máy cắt plasma- oxy gas CNC MAGICUT

Thương hiệu : ProArc | Máy cắt oxy-plasma CNC

Đặc tính máy cắt oxy gas CNC:

  • Hệ thống điều khiển CNC tích hợp trên máy tính công nghiệp
  • Trang bị tối đa 4 mỏ cắt (1 plasma + 3 mỏ oxy gas hoặc 4 mỏ oxy gas)
  • Diện tích cắt rộng với không gian chiếm chỗ nhỏ.

Thiết bị tùy chọn:

  • Thiết bị đánh dấu

  • Bộ định vị điềm laser

  • Bộ cảm biến độ cao mỏ

  • Bộ chống va đập mỏ

  • Ống hút khói công suất lớn

  • Bộ thu hồi bụi



THÔNG SỐ KỸ THUẬT

Model

Đơn vị

Magicut 20s/20

Magicut 25s/25

Magicut 30s/30

Magicut 35s/35

Magicut 40/40s

Công suất nguồn



AC 220V, 50 / 60, 3 pha

Hệ thống tryền động



Thanh răng – Bánh răng

Ray hành trình dọc



Ray T

Ray truyền động ngang



Thanh trượt tuyến tính đôi

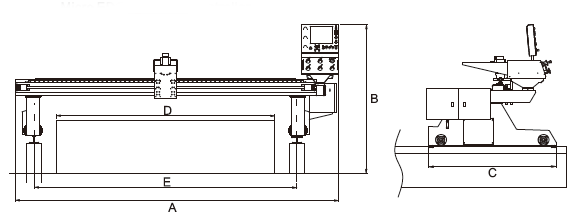

Chiều rộng tổng thể (A)

   mm

2.900

3.400

3.900

4.400

4.900

Chiều cao tổng thể (B)

   mm

1.500

Chiều dài tổng thể (C)

   mm

1.250

Chiều rộng cắt (D)

   mm

1.700

2.200

2.700

3.200

3.700

Khoảng cách ray (E)

   mm

2.000

2.500

3.000

3.500

4.000

Không gian đặt máy

   mm

1.250

Tốc độ cắt

   m/ph

8/12

Tốc độ chạy máy

   m/ph

12/16

Khoảng cách tối thiểu giữa 2 mỏ cắt

   mm

100

Chiều dài ray dọc

   mm

5.000 (2.500) cho mỗi modul ray
